3D 프린터 운용기능사 실기 공개 도면 20번 실기 시험 대비 핵심적인 사항에 대해서 설명합니다.
우선 A와 B를 구합니다.

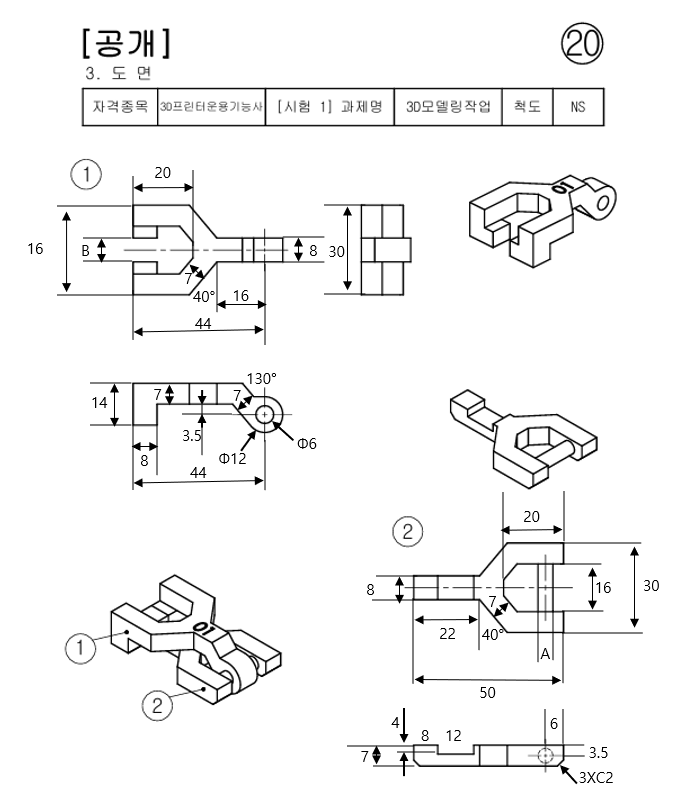

공개 도면 20번 수치
A= 6 - 1 = 5
1번 부품의 원통 모양의 지름이 6이므로 그 안에 들어가야 하므로 공차 1을 차감하여 부품 2의 원통 모양의 지름은 5가 됩니다.
B = 8 + 1 = 9
2번 부품의 육면체가 1번 부품의 사이에 들어가야 하므로 1번 부품의 사이에 공차 1을 더하여야 합니다.
즉, 2번 부품의 폭이 8이므로 1번 부품의 간격이 더 커야 하므로 공차 1을 더하고, 대칭구조이므로 한 변은 4.5가 됩니다.
1번 부품
핵심사항

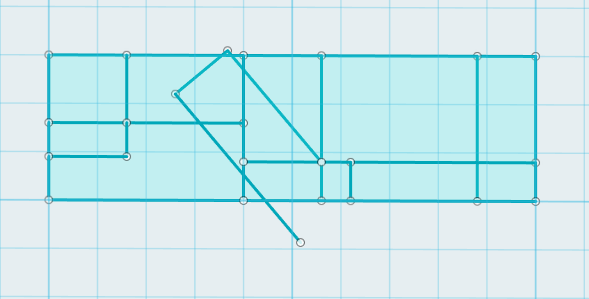

1번의 첫 번째를 작도하여 줍니다.
사선의 각도는 수직선 기준으로 40도 이므로 기준이 수평선 기준으로는 50도(=90도-40도) 또는 50+90(180, 270)도이므로 이 점을 주의해야 합니다.
한쪽의 도형의 폭은 8이고, 두 개로 나뉜 도형의 폭은 7이고, 수직 두께 또한 7 임에 주의해야 합니다.

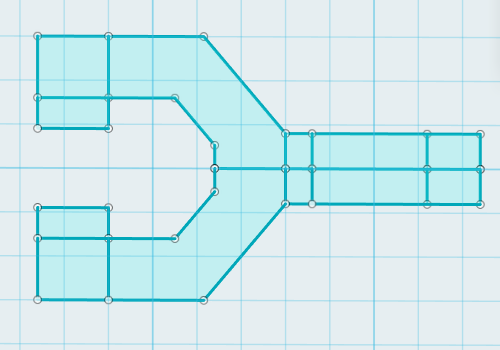

작도한 것을 Trim을 통하여 불필요한 선들을 정리합니다.
그리고 대칭 복사를 통하여 처리합니다.

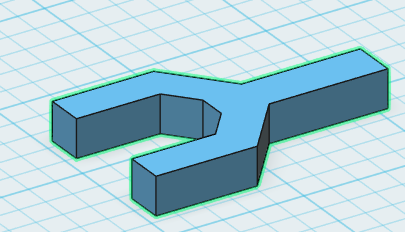

작도한 면을 7만큼 돌출합니다.
Hide Solids/Meshes를 선택하여 숨겨줍니다.
다시 작도한 면을 돌출합니다.
Show Solids/Meshes를 선택하여 보여줍니다.
처음 만든 도형을 선택하여 상단으로 7만큼 올려줍니다.
두 도형을 합쳐줍니다.(Merge)

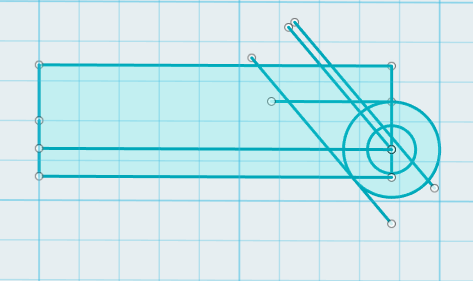

1번의 두 번째 원통모양을 작도하여 줍니다.
우선 원의 중심을 기준으로 수평 기준 130도(또는 40도, 220도, 310도)로 작도합니다.
위의 직선을 기준으로 반지름 6(지름 12)인 원에 접해야 하므로 OFFSET 기능으로 아래 방향으로 6만큼 그려주면 접하게 됩니다.
접선을 기준으로 폭이 7이므로 다시 위로 7만큼 직선을 그려줍니다.
작도한 것을 Trim을 통하여 불필요한 선들을 정리합니다.
해당 면을 선택하고 8만큼 돌출합니다.
위의 두 도형을 정렬하고 이동하여 결합합니다.
그리고 아래 해당 옆면을 선택하여 Press/Pull 기능으로 축소시켜 줍니다.
그리고 아래 해당 옆면을 선택하여 Press/Pull 기능으로 축소시킨 후 결합합니다.

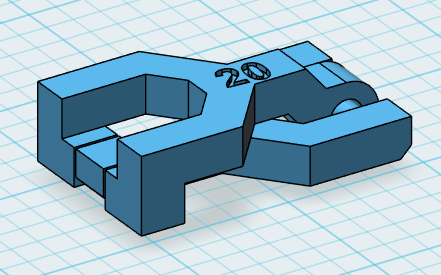

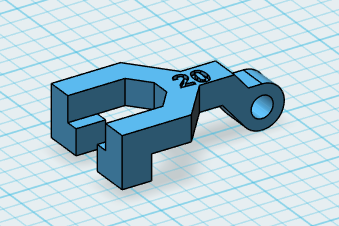

상단의 비번호를 입력하고 -1만큼 돌출처리(음각)하면 1번 부품이 완성됩니다.
2번 부품
핵심사항

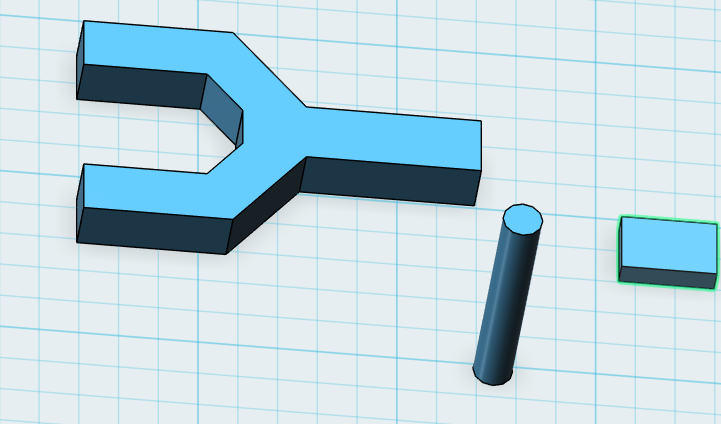

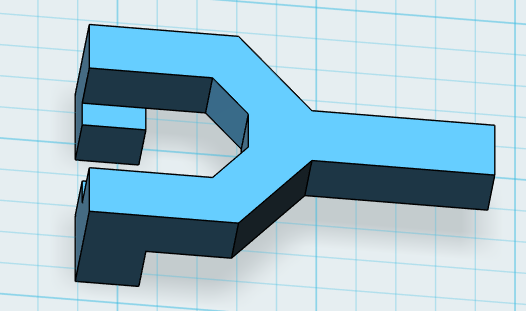

1번 부품의 작도 그림으로 돌출(EXRUDE) 7 만큼 돌출하여 줍니다.
원기둥 반지름(RADIUS) 2.5 높이 30을 생성합니다.
작도한 도형과 정렬 후 이동하여 결합합니다.
길이 너비 높이 8, 12, 3 육면체를 생성합니다.
결합한 도형과 육면체를 정렬 후 이동하여 차감합니다.

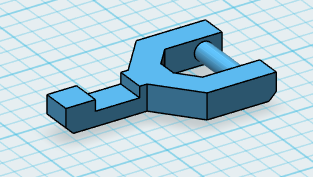

하단의 3 변을 C2 Chamfer 처리합니다.

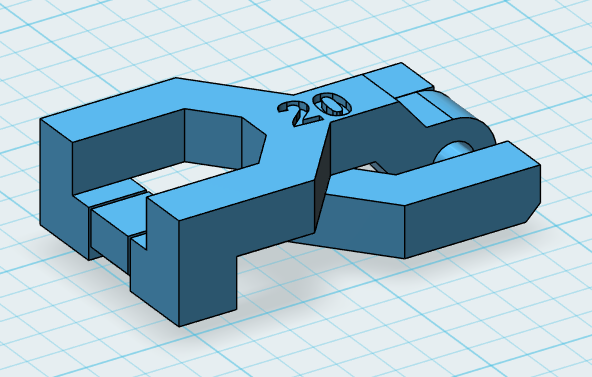

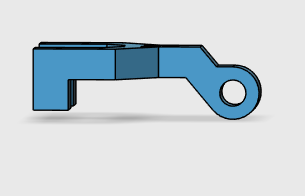

1, 2번 부품 조립

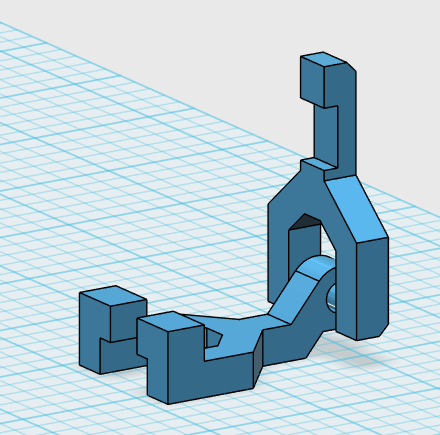

1번 부품과 2번 부품을 정렬하여 출력에 적합하게 이동하여 회전처리합니다.

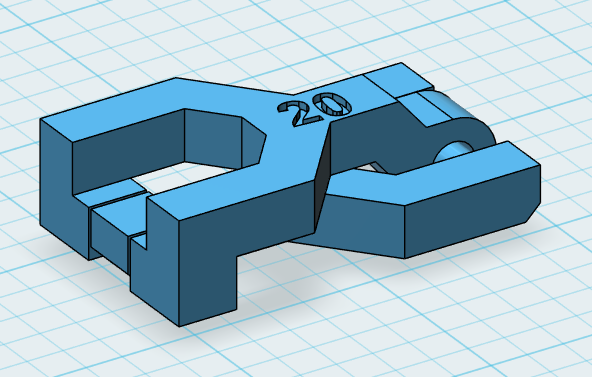

출력용 조립
