3D 프린터 운용 기능사 필기시험을 대비한 핵심 내용만을 요약한 자료입니다. 두 번째 회 2/3편으로 3D 모델링(제품, 엔지니어링) 등에 대한 요약입니다. 본 사이트 내의 자료만으로 80점 합격 가능하오니 참고 바랍니다.
▣ 제품 모델링
3D스캐닝이란?
정의: 3차원 스캐닝은 측정 대상으로부터 3차원 좌표, 즉 X, Y, Z값을 읽어내는 일련의 과정
3D 스캐닝의 과정
준비단계 → 점군(Point Cloud) 생성 단계 → 3차원 모델 재구성 단계
방식 : 직접 접촉을 통해 좌표를 획득하거나 비접촉으로 좌표를 획득 가능
3D스캐너의 종류
접촉식 스캐너
장점 : 측정대상물이 투명하거나 거울과 같이 전반사 혹은 표면 재질로 인해서 난반사가 일어나는 단단한 피측정물에 대해서 측정이 가능
단점 : 외관이 복잡하거나 접촉 시 피측정물이 쉽게 변형될 경우에는 사용이 불가능합니다.
대상물의 표면과 직접 접촉하는 터치 프로브(Touch Probe)를 용하여 좌표를 읽어내는 방식으로, 지정된 대표적인 방법은 CMM(Coordinate measuring machine)이다.
비접촉식 스캐너
피측정물과 직접 접촉하지 않고 레이저와 같은 광학 방식으로 피측정물을 측정하는 방식
3D 스캐닝 대부분이 비접촉식 방법 사용
최적 스캐닝 방식 및 스캐너 선택
• 접촉식: 측정 대상물이 투명하거나 유리와 같은 소재이며, 표면에 코팅을 수행할 수 없을 경우에는 접촉식을 선택해야 합니다.
• 비접촉식: 접촉 측정 대상물이 쉽게 변형될 경우에는 비접촉식을 사용해야 합니다.
* 표면 코팅이 가능할 경우에는 광을 기반으로 하는 비접촉식 측정도 가능합니다.
• TOF: 원거리의 대상을 측정할 경우에는 TOF방식의 스캐너를 사용합니다.
* TOF방식 스캐너란 : 레이저의 펄스가 레이저 헤드를 출발해서 대상물을 투사하고 반사하여 돌아오는 시간을 측정해서 최종적으로 거리를 계산(거리 = 속도 X 시간)
• 이동식: 측정 대상물이 크지만 일부를 스캔해야 하는 경우에는 이동식 스캐너를 사용합니다.
※ CT(Computed Tomography) : 측정 대상물의 내부 측정이 필요한 경우에 사용합니다.
엔지니어링 모델링
도면의 이해

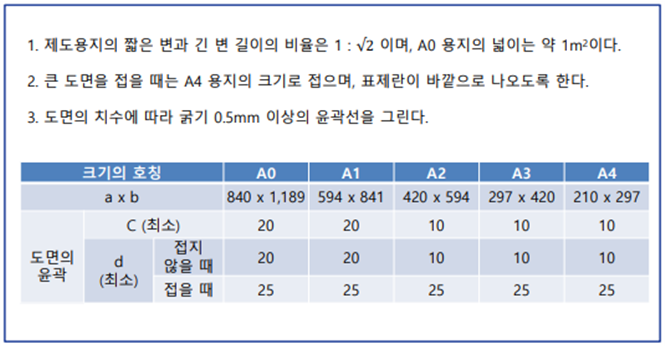

1. 제도용지의 짧은 변과 긴 변 길이의 비율은 1 : √2이며, A0 용지의 넓이는 약 1m^2이다.
2. 큰 도면을 접을 때는 A4 용지의 크기로 접으며, 표제란이 바깥으로 나오도록 한다.
3. 도면의 치수에 따라 굵기 0.5mm 이상의 윤곽선을 그린다
제도 용지

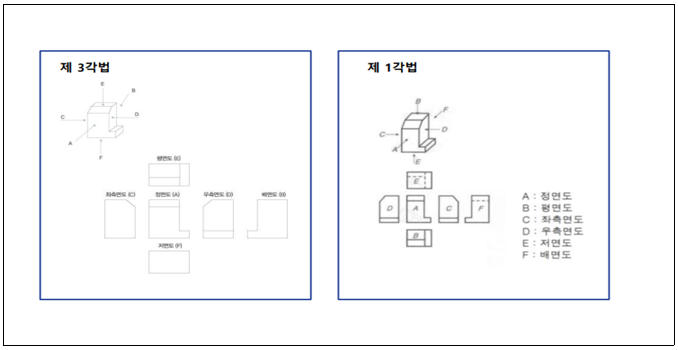

제1 각법, 제 3각법

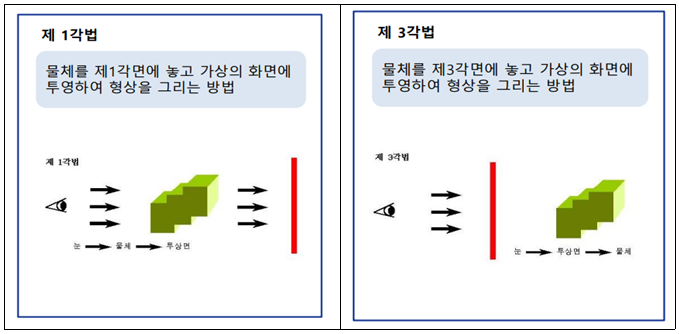

제1 각법: 물체를 제1 각면에 놓고 가상의 화면에 투영하여 형상을 그리는 방법
제 3각법: 물체를 제3각면에 놓고 가상의 화면에 투영하여 형상을 그리는 방법

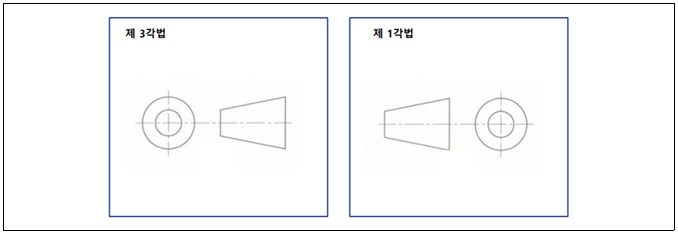

도면을 작성할 때 각법의 표시는 ‘제 3각법’, ‘제1 각법’이라고 문자로 기입하거나 그림과 같이 기호로 표시
면도 표시
