3D 프린터 운용 기능사 실기를 대비하거나, 3D 모델링을 초등학생도 따라 할 수 있게 매우 쉽고 자세하게 알려드립니다.

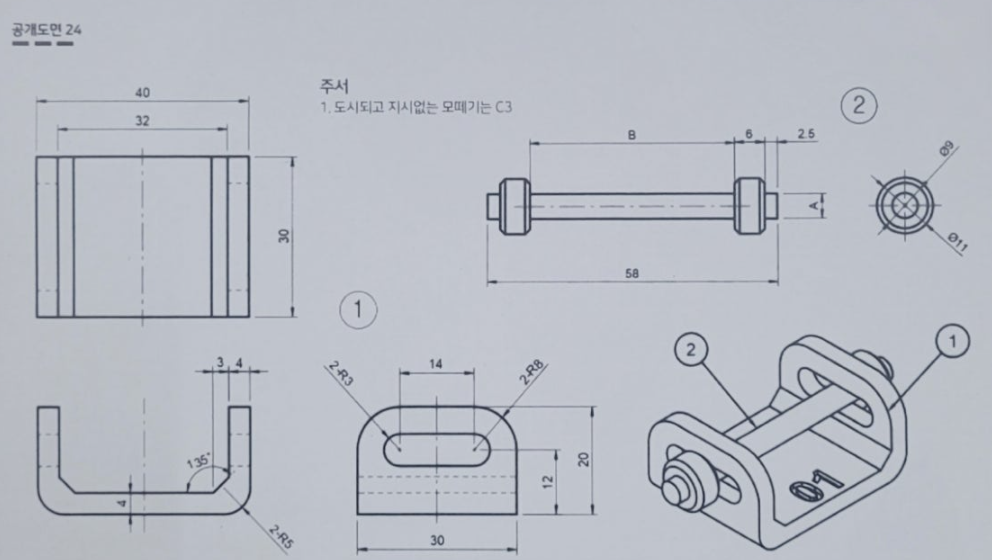

24 도면
A 구하기
도면의 홈의 R= 3(지름 6) 보다 작아야 부품이 이동할 수 있도록 하여야 합니다. 오차범위 1mm 이내로 설정합니다.
A는 R= 2.5로 설정하여 지름인 5로 설정합니다. A=5
(또는 A는 R= 2.75로 설정하여 지름인 5(5.5)로 설정합니다. A=5.5)
B 구하기
B = 58 - ((6+2.5)*2) = 58 - 17 = 41
1번 부품
핵심
직육면체 2개, 원기둥 1개를 만들어 모따기(Fillet), 모 깎기(Chamfer), 차감 처리해 줍니다.
1. 정면을 먼저 설정하여 길이, 너비, 높이 기준을 세웁니다. 01이 정면입니다.

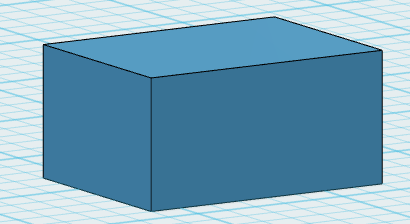

2. 길이 30mm, 너비 40mm, 높이 20mm 직육면체 1개를 만듭니다.
123D: Primitives/Box 클릭 & Length 30, Width 40, Height 20 수치를 입력합니다.
3. 길이 26(=30-4), 너비 32, 높이 16(=20-4) 직육면체를 만듭니다.
123D: Primitives/Box 클릭 & Length 30, Width 40, Height 20 수치를 입력합니다.
4. 3번의 직육면체 하단을 모떼기(모 깎기) 3을 처리해 줍니다.
하단 양 끝 단의 두 개의 선을 선택하고 Modify/Chamfer 클릭 & Distance 3 입력합니다.

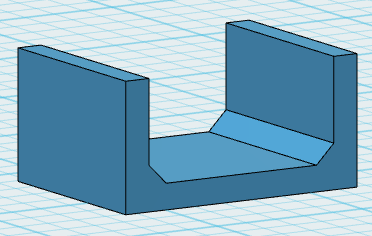

5. 2번 직육면체와 5번 직육면체를 상단 중앙 정렬 후 차감(Subtract)해줍니다.
123D: 두 개 직육면체를 Ctrl + 마우스 왼쪽 클릭 각각 클릭하여 선택합니다.
Transform/Align 클릭 후 정렬 축 길이:가운데, 너비:가운데, 높이:위를 클릭하여 정렬하고 Exit 합니다.
Combine/Subtract 클릭 후 Source 큰 박스, Target 작은 박스 선택하여 엔터키를 누릅니다.

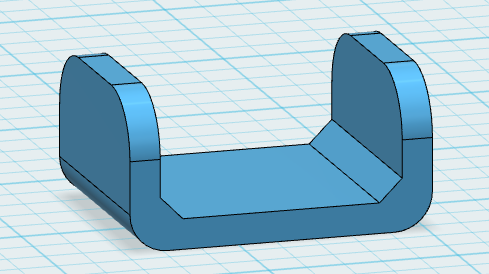

6. 5면체에 대하여 상단, 하단 곡면(Fillet) 처리해 줍니다.
상단 곡면처리
123D: Modify/Fillet 클릭 후 5면체의 상단 4개의 선을 Ctlr 키를 누른 상태에서 선택합니다.
Radius 8을 입력 후 엔터키를 누릅니다.
하단 곡면처리
Modify/Fillet 클릭 후 5면체의 하단 2개의 선을 Ctlr 키를 누른 상태에서 선택합니다.
Radius 3을 입력 후 엔터키를 누릅니다.

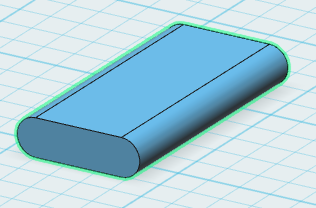

7. 길이 20(=14+3+3), 너비 40 이상, 높이 6(=3+3)인 직육면체를 1개를 만들고 양끝에 필렛 3을 주어 둥글게 해 줍니다.
123D: Modify/Fillet 클릭 후 긴 모서리 선 4개를 선택하여 Radius 3을 입력하고 엔터키를 누릅니다.
8. 6 직육면체와 7.2 둥근 면체를 하단 가운데 정렬합니다.
123D: 두 개의 면체를 Ctrl키를 누를 상태에서 클릭하여 선택 후 Transform/Align 클릭합니다.
X축, Y축 중앙 정렬, Z 축 상단 정렬합니다.
9. 7.2 둥근 면체를 아래로 6(=20-12) 이동합니다.
123D: 면체 선택 후 Transform/Move 클릭 후 Z 축 선택 후 -6 입력합니다.

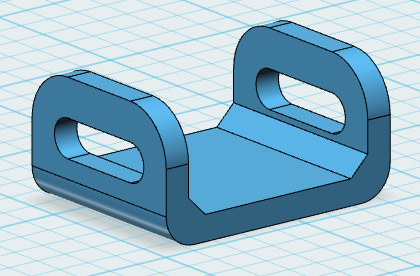

10. 6 직육면체에서 7.2 둥근 면체를 차감(SubTract)해줍니다.
123D: Combine/Subtract 선택 후 Source 큰 면체, Target 작은 면체 선택하여 엔터키를 누릅니다.

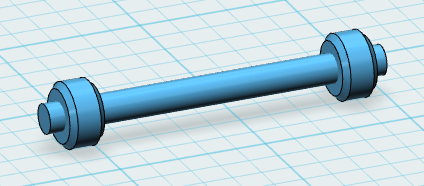

2번 부품
핵심
원기둥 3개를 만들어 중첩 및 Chamfer처리 모따기 처리합니다.

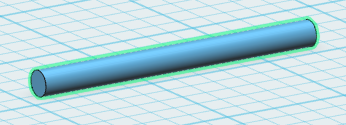

1. 원기둥 Radius A(= 홈 3보다 작게 임의 지정, 여기서는 2.5)=2.5, 길이 58을 1개 만듭니다.
123D: Primitives/Cylinder 클릭 후 Radius 2.5를 입력하고 엔터를 누릅니다.
X키를 2번 눌러서 눕힌 후 D키를 눌러 바닥에 떨어뜨립니다.

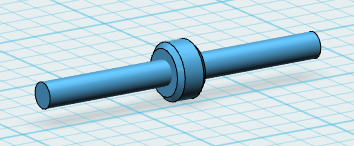

2. 원기둥 지름 11(Radius 5.5), 길이 6을 1개 만듭니다.
123D: Primitives/Cylinder 클릭 후 Radius 5.5를 입력하고 엔터를 누릅니다.
X키를 2번 눌러서 눕힌 후 D키를 눌러 바닥에 붙게 처리합니다.
Modify/Chamfer 클릭 후 Distance 1을 입력합니다.
3. 2번의 각진 원기둥을 복사하여 동일한 모양 1개를 더 만듭니다.
123D: Ctrl+C, Ctrl+V
4. 1번의 원기둥, 2번의 원기둥, 3번의 복사한 원기둥을 선택하여 X, Y, Z 축 모두 중앙 정렬합니다.
123D: Transform/Move 클릭 후 중앙 방향 클릭 후 2.5를 입력하고 엔터를 누릅니다.
5. 1번과 2번 원기둥을 선택하여 2번 원기둥이 좌측 끝으로 재정렬합니다.
123D: 두 개의 면체를 Ctrl키를 누를 상태에서 클릭하여 선택 후 Transform/Align 클릭합니다.
X축, 좌측을 선택하여 정렬합니다.
6. 2번 원기둥을 선택하여 중앙 쪽으로 2.5 이동합니다.
123D: Transform/Move 클릭 후 중앙 방향 클릭 후 2.5를 입력하고 엔터를 누릅니다.
7. 1번과 3번 원기둥을 선택하여 3번 원기둥이 우측 끝으로 재정렬합니다.
123D: 두 개의 면체를 Ctrl키를 누를 상태에서 클릭하여 선택 후 Transform/Align 클릭합니다.
X축, 우측을 선택하여 정렬합니다.
8. 3번 원기둥을 선택하여 중앙 쪽으로 2.5 이동합니다.
123D: Transform/Move 클릭 후 중앙 방향 클릭 후 2.5를 입력하고 엔터를 누릅니다.

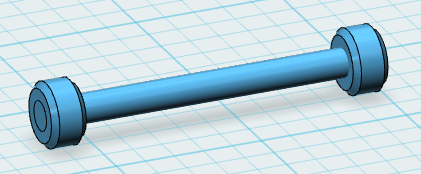

9. 1,2,3 부품을 결합합니다.
123D: Combine/Merge를 클릭 후 원기둥 3개를 Ctrl키를 이용하여 모두 선택 후 엔터키를 누릅니다.

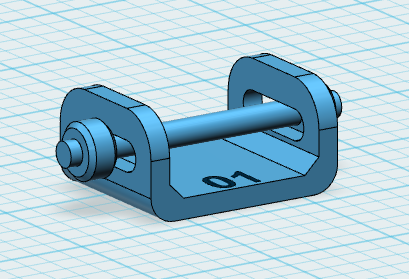

1, 2번 부품 결합
1번 부품, 2번 부품을 정렬하여 2번 부품의 축이 1번 부품의 홈에 들어가게 조절해 줍니다.
123D: 1번 부품과 2번 부품을 모두 X, Y, Z 축 모두 가운데 정렬 선택합니다.
1번 부품을 선택하여 D키를 눌러줍니다.
2번 부품을 선택하여 D키를 눌러줍니다.
측면도(좌, 우 무관)를 선택합니다.
원기둥 축을 선택하고 Transform/Move를 클릭 후 홈에 맞추어 이동합니다.
1mm 단위이므로 사이가 붙지 않게 마지막에 0.5 단위로 입력하여 최종 마무리합니다.
비번호 입력
Text를 클릭하고 해당면을 클릭합니다.
비번호 숫자만을 키보드로 입력 후 엔터키를 누릅니다.
Text인 비번호를 선택하면 톱니바퀴 아이콘이 보이면 클릭하여 Move 클릭하여 적정한 위치로 이동합니다.
톱니바퀴 아이콘을 다시 클릭 후 Extrude를 선택하여 -1(음각)을 입력합니다.
실제 출력을 위하여 움직이는 부분, 지지대 등을 고려하여 전체 방향을 조절합니다.
다음과 같이 출력할 수도 있습니다.
